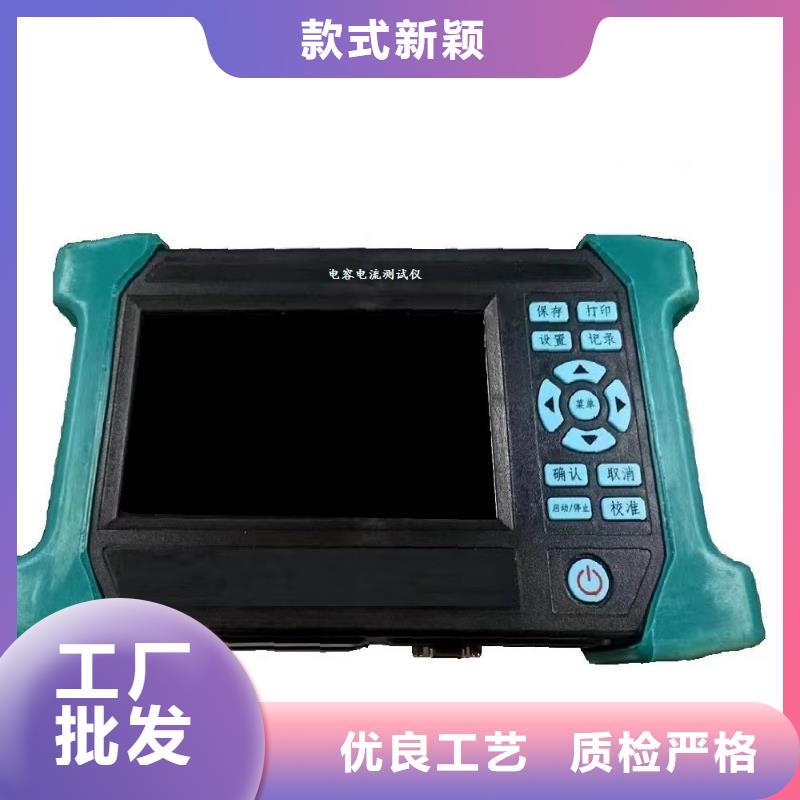

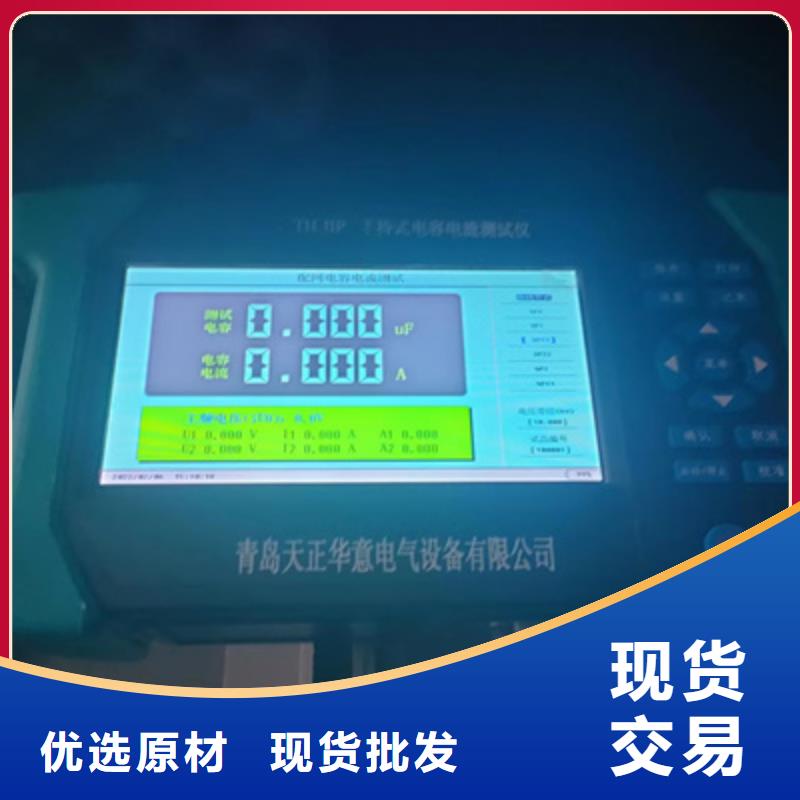

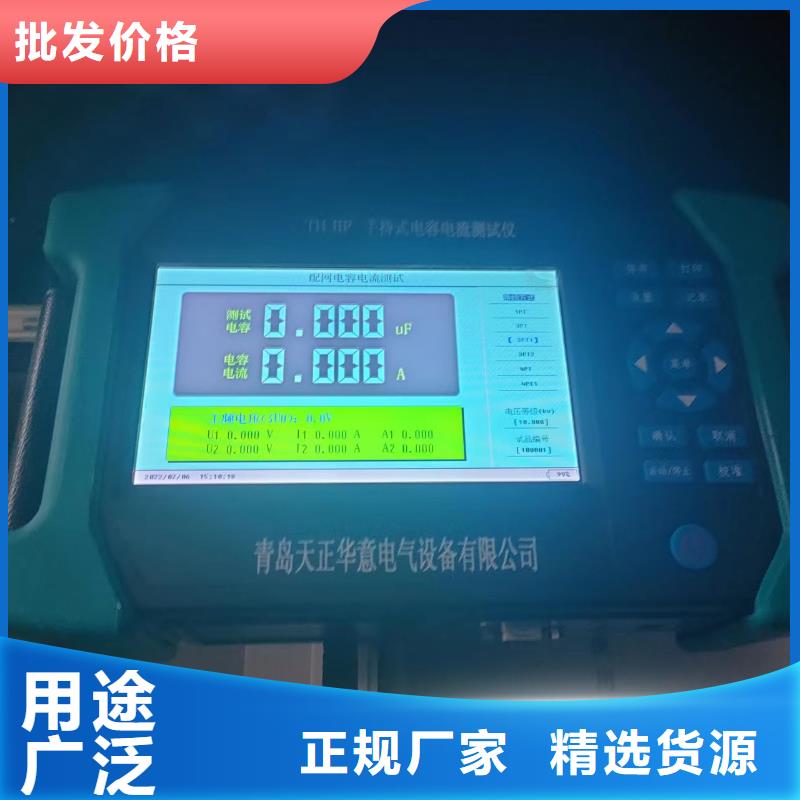

安徽安庆电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置安全围栏，安全围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。
安徽安庆电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确，可以按下列方法进行检查：用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的 值减去小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。（6）选择正确的PT变比，也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的，这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。（7）完成以上操作后，就可以使用电容电流测试仪进行电容电流的准确测量。
