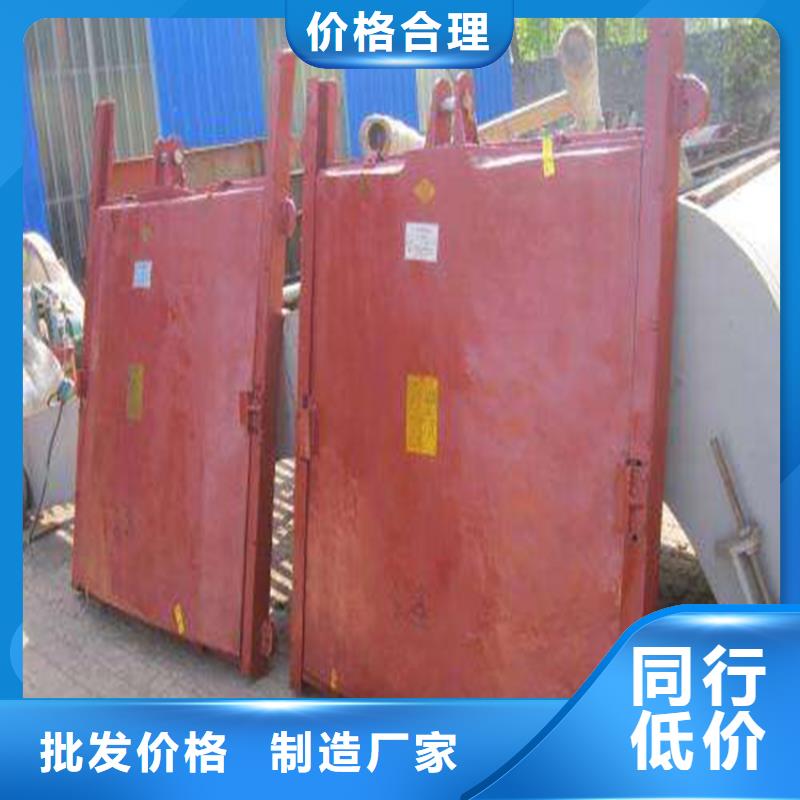

使用范围及用途  合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备，广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的，利用它的启闭便可起到控制水位，调节流量等作用。

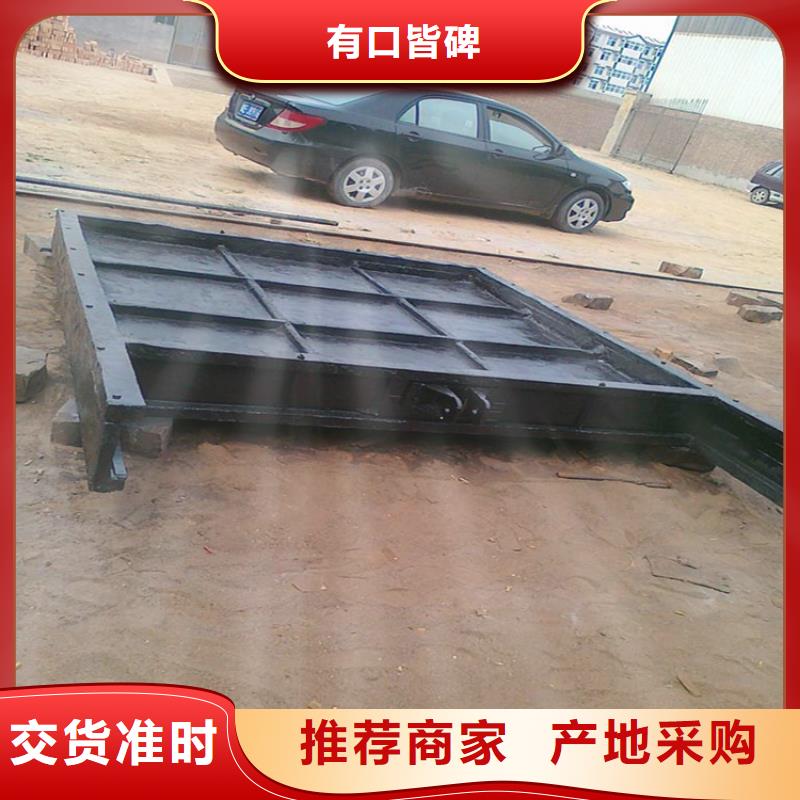

  @结构及特点  合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为：平面平板式和平面拱形式，亦可分为整体式和组装式两种。  闸门在启闭机的作用（手动或电动）下，使闸板在闸框的滑道中上、下运动，实现开放和关闭过水孔口，闭紧楔块可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。

 @规格及技术参数  1. 型号说明 HZ J -----口×口 HZ------铸铁闸门  F ------方形    J ------矩形    Y ------圆形   t------镶铜 口×口------闸门洞口尺寸：宽度×高度（mm） 2. 规格及基本参数详见附图

 法兰螺栓孔直径d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。  墙式闸门与墙面接合的门框表面，应保持平整。  门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。  导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座  密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。  吊耳或吊块螺母  门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。

主要部件材质：  门板                     不锈钢 闸槽          不锈钢  密封条             橡胶 传动螺杆        45#钢 传动螺母         铜合金  门架               不锈钢 螺栓、螺母、垫圈        不锈钢  五、设备设计、制造、检验所遵循的标准目录：   该设备设计、制造、检验测试、验收标准、标志包装运输贮存及安装调试 过程所遵循ISO9001质量体系保证及有关通用标准，这些标准为国标（GB）部标（JB）或企标。这些通用标准目录省略，只提供专用标准如下：  JB2932-86            水处理设备制造技术条件 GB5796-1986          梯形螺纹 GB12220-1989         通用阀门标志  GB12222-1989         多回转阀门驱动装  置的连接 GB12225-1989         通用阀门，铜合金铸铁技术条件 GB/T12252-1989       通用阀门      供货要求 ZB  J16002-1987      阀门电动装置    技术条件 AWWAC501-87          美国水协标准  GBJ303-88           建筑电气安装工程质量检验评定标准  TJ305-75       建筑安装工程质量检验评定标准—通用机械设备安装工程 TJ306-77           建筑安装工程质量检验评定标准容器工程  TJ307-77          建筑安装工程质量检验评定标准—工业管道安装工程 GB50268-97       给水排水管道工程施工及验收规范 GB50235-97       工业金属管道工程施工及验收规范 GB50231-98         机械设备安装工程施工及验收通用规范  SZ-06-99            排水工程机电设备安装质量检验评定标准 GB50278-89          起重设备安装工程施工及验收规范
